Schémas et Circuits Électriques

Visualisez le fonctionnement des circuits pas à pas

Les circuits classiques de l'habitation

Retrouvez ci-dessous les plans de câblage interactifs conformes à la norme NF C 15-100 pour réaliser vos raccordements en toute sécurité.

Éclairage Grand Espace

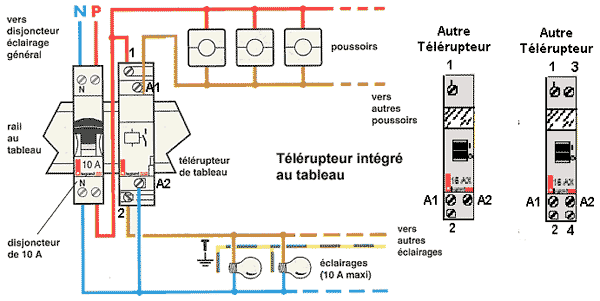

Le Circuit Télérupteur (Animation Grand Format)

Idéal pour commander un ou plusieurs points lumineux depuis 3 endroits différents ou plus (couloirs, escaliers, grands séjours). Il s'utilise exclusivement avec des boutons-poussoirs.

Schéma du câblage d'un télérupteur électrique
Règle de câblage :
  • Protection par disjoncteur 16A maximum.
  • Section des fils : 1,5 mm².
  • Nombre de boutons-poussoirs illimité sur un seul module de télérupteur (placé au tableau).
Éclairage Classique

Le Circuit Va-et-Vient

Permet de commander une lumière depuis deux points de commande distincts (par exemple, à l'entrée et près du lit dans une chambre).

Schéma du câblage d'un va et vient
Règle de câblage : Nécessite l'utilisation de deux fils spécifiques appelés "les navettes" (généralement de couleur orange ou violette) pour relier les deux interrupteurs entre eux.

Le circuit Double Va-et-Vient

Permet de regrouper deux commandes de va-et-vient indépendantes dans un seul boîtier mural à deux touches (par exemple : une touche pour le salon, une touche pour la terrasse extérieure).

Tableau Général Phase Neutre Interrupteur Double 1 Circuit A (Salon) L1 1 2 Circuit B (Jardin) L2 1 2 Interrupteur Double 2 L1 L2 Lampe Salon Lampe Jardin
■ Phase & Pontage (Rouge) | ■ Navettes A (Violet) | ■ Navettes B (Vert) | ■ Retour L1 (Marron) | ■ Retour L2 (Orange) | ■ Neutre (Bleu)

Contacteur Jour/Nuit (Ballon d'eau chaude mécanique)

Permet de déclencher automatiquement la chauffe de votre cumulus pendant les heures creuses pour réduire la facture.

Espace Tableau Électrique Disj. 2A Contacteur Jour / Nuit 1 3 A1 A2 2 4 Disj. 20A Contact sec Compteur Linky Chauffe-eau
■ Phase Directe | ■ Fil Pilote Heures Creuses | ■ Puissance vers Cumulus | ■ Neutre (Bleu)

Le Délesteur (Gestion intelligente des surcharges)

Le délesteur analyse la consommation globale. Si la demande dépasse votre abonnement souscrit, il coupe provisoirement la ligne "non prioritaire" (radiateurs) pour préserver la ligne prioritaire (cuisine), évitant la coupure générale.

Disjoncteur Général DÉLESTEUR Mesure active... Prio Non-Prio Circuit Prioritaire (Four, Plaque) Circuit Délesté (Chauffages)
■ Neutre Commun (Bleu) | ■ Ligne Prioritaire | ■ Ligne Délestée
